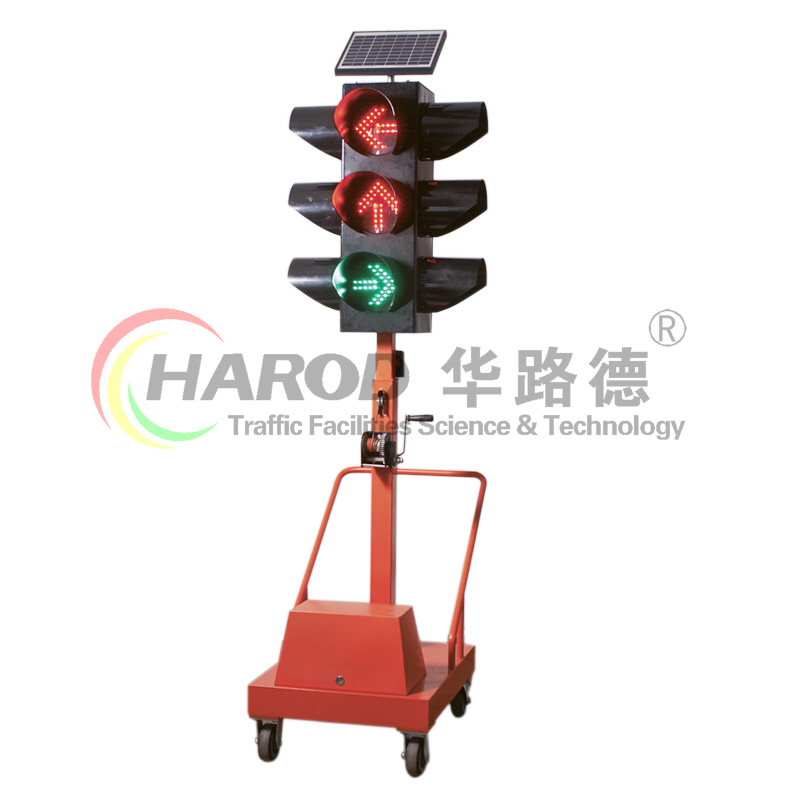

HD-4遙控式多相位太陽能移動信號燈采用高亮度LED發光管作為發光材料，蓄電池＋太陽能電池板作為電源，外形采用一體式結構，所有部件均嵌入其中，具有外形美觀，移動方便、操作簡單等特點，特別適用于臨時路口的交通控制。
技術指標
1、 外形尺寸：底座800×620mm，高度2300～3000mm可調。
2、 殼體材質：鐵。
3、 總重量：82kg。
4、 信號燈規格：Φ200，四面，紅、黃、綠三合一。
5、 輸出信號燈數量：18路，兩個方向分別輸出左、直、右標準紅黃綠燈。
6、 運行方式：定周期、黃閃、關燈、多時段、手動。
7、 可選配無線遙控手動功能，遙控可靠距離大于20米。
8、 最大可設時段數量：8個。
9、 可設相位方案：8套，每套相位方案最大可設相位數量：8步。
10、 配置蓄電池容量：12V/100AH。
11、 太陽能電池板：5W/17V。
12、 蓄電池充滿后連續工作時間：大于3天。


信號燈組成
1、 信號燈燈頭，采用金屬支架，外形噴黑，信號燈規格Φ200mm，三合一。
2、 底座，采用不銹鋼底座，外形噴黃，底座尺寸：800×620×500mm，內置蓄電池和控制器。
3、 升降桿，采用金屬方管，通過升降機構可以升高或降低信號燈高度，升降高度700mm。

安裝

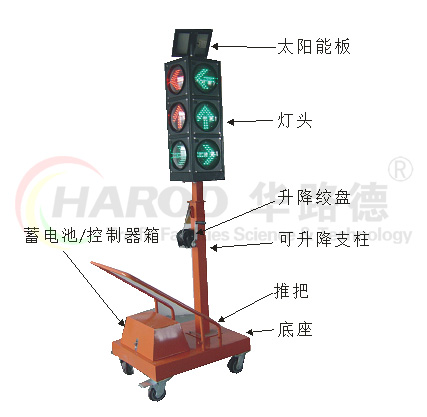

因運輸原因，移動信號燈被分解成太陽能板、燈頭、可升降支柱（含絞盤）、底座、蓄電池等幾個部份，用戶需要按如下步驟進行現場裝配：
1、 安裝太陽能板，首先將燈頭引出的太陽能板連接線接入太陽能板接線盒，注意黃線接正極、黑線接負極；將太陽能板支架套入燈頭上方伸出的圓管，將多余的引出線穿入燈頭內，用扳手擰緊緊固螺絲。
2、 安裝燈頭，將燈頭引出的兩根控制線穿過可升降支柱，注意不要破壞控制線標記；用自帶的螺絲緊固燈頭和支柱。
3、 安裝支柱，將支柱和底座用自帶的緊固螺絲固定。
4、 接線，掀開蓄電池箱蓋，將從燈頭引出的控制線按標記接入到控制器接線端子內。
5、 安裝蓄電池，將蓄電池放入箱體內，將控制器接線端引出的蓄電池連接線接入蓄電池。
6、 安裝推把，將推把按圖示套入底座伸出的圓管，并用扳手緊固推把。
使用
用車輛將移動燈運輸?shù)脚R時路口，注意應將燈頭高度縮到最低；人工推到路口中間位置，按路口實際形態調整信號燈角度，踩下滾輪剎車片固定；搖動升降絞盤將燈頭升到合適高度；打開蓄電池箱蓋，打開控制器電源開關。
